電動對夾蝶閥結構特點
（1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。
（2）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（3）密封材料耐老化、耐腐蝕，使用壽命長等特點。
（4）兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
（5）閥座密封與靠背一體結構，減少閥座變形量。
（6）閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
（7）可以任何位置安裝，維修方便。
電動對夾蝶閥主要技術參數及性能
公稱通徑DN(mm) | 50～1200 |
公稱壓力 | PN0.6、1.6、2.5MPa |
連接形式 | 對夾式 |
閥板形式 | 垂直板式 |
流量特性 | 近似快開型 |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
基本誤差 | ±2.5% |
回差 | ±2.5% |
死區 | 1% (可調) |
可調范圍 | 50:1 |
配置執行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 |
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
電動對夾蝶閥執行器技術參數
電源電壓 | AC220/380V，50/60Hz |
輸出力矩 | 50N·M～2000N·M |
動作范圍 | 0～90° 0～360° |
動作時間 | 15秒/30秒/60秒 |
保護裝置 | 過熱保護 |
環境溫度 | -30°～60° |
手動操作 | 同附帶手柄操作 |
限位 | 電氣、機械二重限位 |
防護等級 | 相當于IP-65 |
防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
位置測量 | 可選裝開關或電位計 |
驅動電機 | 8W/E |
進線接口 | PE1/2〞進線線鎖 |
電動對夾蝶閥主要零件材料
零件名稱 | 材料名稱 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 聚四氟乙烯、柔性石墨 |
電動對夾蝶閥主要性能規范
公稱通徑DN(mm) | DN50～1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||

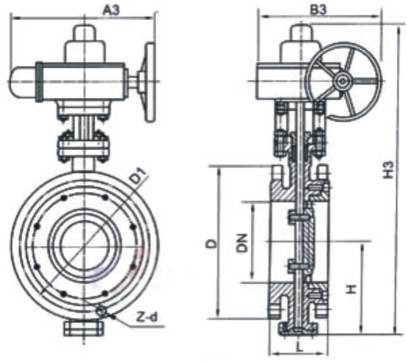

電動對夾蝶閥外形圖
|
|
D973H/F電動對夾蝶閥 | D971F/X電動軟密封對夾蝶閥(更換) |
電動對夾蝶閥安裝連接尺寸
公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | |||||||||
D973H/F | D971F/X | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||
L | H | L | H | K | n-Фd | K | n-Фd | K | n-Фd | ||
50 | 43 | 112 | 43 | 63 | 530 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 115 | 46 | 70 | 530 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
80 | 46 | 120 | 46 | 83 | 565 | 160 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 138 | 52 | 105 | 600 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
125 | 56 | 164 | 56 | 115 | 640 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
150 | 56 | 175 | 56 | 137 | 705 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
200 | 60 | 200 | 60 | 164 | 775 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
250 | 68 | 243 | 68 | 206 | 945 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
300 | 78 | 250 | 78 | 230 | 1070 | 400 | 12-22 | 410 | 12-26 | 430 | 16-30 |
350 | 78 | 280 | 78 | 248 | 1140 | 460 | 16-22 | 470 | 12-26 | 490 | 16-33 |
400 | 102 | 305 | 102 | 289 | 1210 | 515 | 16-26 | 525 | 16-26 | 550 | 16-36 |
450 | 114 | 350 | 114 | 320 | 1335 | 565 | 20-26 | 585 | 16-30 | 600 | 20-36 |
500 | 127 | 380 | 127 | 343 | 1415 | 620 | 20-26 | 650 | 20-30 | 660 | 20-36 |
600 | 154 | 445 | 154 | 413 | 1605 | 725 | 20-30 | 770 | 20-33 | 770 | 20-39 |
700 | 165 | 480 | 165 | 478 | 1844 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 |
800 | 190 | 530 | 190 | 525 | 2040 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
900 | 203 | 580 | 203 | 585 | 2255 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 216 | 650 | 216 | 640 | 2380 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
1200 | 254 | 760 | 254 | 755 | 2640 | 1380 | 32-39 | 1390 | 32-48 | 1420 | 32-56 |
電動對夾蝶閥產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
