氣動三通球閥產品特點
（1）流體阻力小，其阻力系數與同長度的管段相等。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起氣動三通球閥密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
氣動三通球閥主要技術參數及性能
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
允許壓差(MPa) | ≤公稱壓力 | |||||||||||
動作范圍 | 0～90° | |||||||||||
閥體形式 | 二段分體式鑄造閥體 | |||||||||||
閥蓋形式 | 整體式 | |||||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
連接方式 | 法蘭式、螺紋式(適用于1/2"～2") | |||||||||||
閥芯形式 | 三通球型閥芯 | |||||||||||
流量特性 | 近似快開特性 | |||||||||||
泄露量Q | 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% | |||||||||||
基本誤差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死區 | ≤1% | |||||||||||
配置執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 | |||||||||||
控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||
氣動三通球閥執行器技術參數
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動三通球閥主要設計標準
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
氣動三通球閥主要零件材料
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
氣動三通球閥控制方式

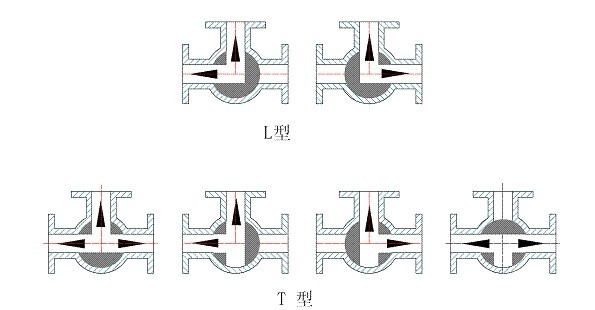

氣動三通球閥分L型和T型，介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：氣動三通T型球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
|
"T"型氣動三通球閥流向示意圖 "L"型氣動三通球閥流向示意圖 |

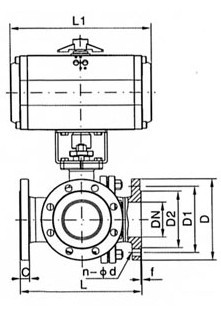

氣動三通球閥外形圖
|
|
氣動三通球閥 | 氣動三通球閥 |

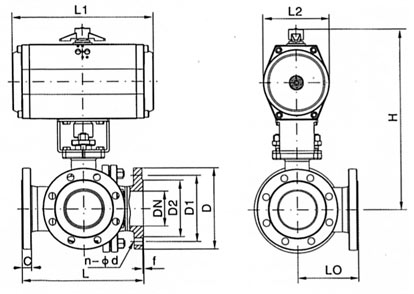

氣動法蘭三通球閥安裝連接尺寸
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
H | 185 | 191 | 193 | 212 | 217 | 260 | 293 | 323 | 382 | 468 | 510 | 655 |
W | 140 | 140 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 |
PN1.6MPa法蘭連接尺寸 | ||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 |
PN2.5MPa法蘭連接尺寸 | ||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 |
PN4.0MPa法蘭連接尺寸 | ||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 |
PN6.4MPa法蘭連接尺寸 | ||||||||||||
D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 |
D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 |
D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 |
n-φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 |

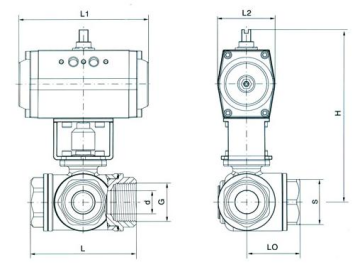

氣動絲扣三通球閥安裝圖
氣動絲扣三通球閥安裝連接尺寸
通徑DN | 英寸" | 連接尺寸 | |||
mm | inch (G) | L | L1 | H | A |
10 | 3/8 | 60 | 30 | 57 | 110 |
15 | 1/2 | 72 | 36 | 68 | 110 |
20 | 3/4 | 85 | 42 | 70 | 110 |
25 | 1 | 91 | 46 | 80 | 140 |
32 | 11/4 | 110 | 55 | 85 | 140 |
40 | 11/2 | 122 | 61 | 100 | 180 |
50 | 2 | 145 | 72 | 110 | 180 |
氣動三通球閥產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動三通球閥的技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
